Medžiagų mokslas ir specializuoti procesai: pagrindinės kliūtys artroskopinių aštrių skutimosi peiliukų tiekimo grandinėje

Puikus artroskopinių aštrių skutimosi peiliukų veikimas kyla ne tik dėl sudėtingos mechaninės konstrukcijos, bet iš esmės dėl medžiagų pasirinkimo ir daugybės sudėtingų specializuotų gamybos procesų. Nuo specialaus nerūdijančio plieno metalurgijos iki apdirbimo mikronų lygiu ir terminio apdorojimo iki nanometro{2} lygio paviršiaus apdailos – kiekviena proceso grandis sudaro neįveikiamą techninę kliūtį visoje tiekimo grandinėje. Šie veiksniai galiausiai lemia produkto kainą, tarnavimo laiką ir klinikinius rezultatus.

Subalansuotas tvirtumas ir tvirtumas renkantis medžiagas ir pasaulinį tiekimą

Ašmenų dizainas vadovaujasi tvirtumo ir lankstumo balansavimo filosofija, kuri tiesiogiai atsispindi medžiagų tiekimo grandinėje:

- Pjovimo dantukų tvirtumas

Kaip funkcinė dalis, atsakinga už audinių pjovimą, dantyta pjovimo galvutė turi užtikrinti ypatingą kietumą (HRC 52–56), išskirtinį atsparumą dilimui ir nuolatinį aštrumą. Kritulių{3}}grūdintas 630 nerūdijantis plienas (17-4PH) yra pramonės aukso standartas.

Jos tiekimo grandinė priklauso nuo dviejų kritinių taškų:

1. Medžiagos grynumas: norint užtikrinti pastovų veikimą po terminio apdorojimo, būtinas itin mažas sieros, fosforo ir kitų priemaišų kiekis.

​

2. Tikslus terminis apdorojimas: įskaitant apdorojimą tirpalu, kondicionavimą ir senėjimą. Tikslus temperatūros ir laiko valdymas tiesiogiai lemia galutinį kietumą ir kietumą.

Medžiagų tiekėjai turi pateikti ne tik žaliavinius batonėlius, bet ir brandžius terminio apdorojimo sprendimus. Visame pasaulyje tik keletas įmonių gali stabiliai tiekti medicininės-klasės 630 nerūdijančio plieno strypų žaliavas.

- Ašmenų veleno lankstumas ir tvirtumas

Velenas perduoda sukimo momentą ir atlaiko pasikartojančius lenkimus, todėl reikalauja didelio atsparumo tempimui ir puikaus atsparumo nuovargiui.

316L nerūdijantis plienas yra plačiausiai naudojamas pasirinkimas dėl savo aukščiausios kokybės biologinio suderinamumo ir visapusiškų mechaninių savybių.

L605 kobalto -chromo lydinys pritaikytas mažesnio-skersmens reikmėms, kurioms reikalingas didesnis stiprumas.

Nitinolis yra pasirinktas lenktiems velenams, kuriems taikomi specialūs elastingumo reikalavimai.

Nors pasaulinė šių medžiagų tiekimo grandinė yra gana subrendusi, medicinos{0}}laipsnio specifikacijos vis dar išlaiko griežtus kvalifikacijos standartus.

​

- Medžiagos atsekamumas ir sertifikavimas

Kaip III klasės medicinos prietaisams, medžiagų atsekamumas per visą gyvavimo ciklą yra privalomas. Tiekimo grandinė turi pateikti išsamius medžiagų bandymo dokumentus, apimančius gatavų produktų lydymosi partijų numerius, atitinkančius tokius standartus kaip ASTM F899 ir ISO 7153-1. Šis reikalavimas pašalina daugybę mažų ir vidutinių medžiagų tiekėjų, kuriems trūksta patikimų kokybės sistemų, o tai dar labiau sustiprina aukščiausios klasės žaliavų tiekėjų lyderio pozicijas.

Ultra-Precizinio proceso grandinė: konkurencija mikronų mastu

Specialaus metalo pavertimas didelio našumo{0}}skutimosi peiliukais priklauso nuo griežtos ir tikslaus gamybos proceso:

1. Tikslus tekinimas (pagrindinis procesas)

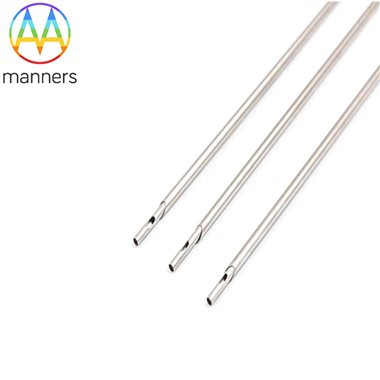

Šveicariško{0}}tipo slankiojančios galvutės tekinimo staklės atlieka tuščiavidurį pjovimo galvučių tekinimą, sukuriant lygias vidines ertmes, užtikrinančias netrukdomą drėkinimą ir siurbimą. Tikroji šių aukščiausios klasės mašinų (tokių kaip „Citizen“ modelių, kurių kiekvienas kainuoja milijonus RMB) vertė slypi ne tik aparatinėje įrangoje, bet ir procesų programavimo bei derinimo žinioje. Įrankio trajektorijų ir pjovimo parametrų optimizavimas, siekiant kontroliuoti matmenų tikslumą ir paviršiaus apdailą mikronų lygmeniu, atspindi pagrindines gamintojų patentuotas žinias{4}}.

​

2. Kompleksinis dantukų formavimas

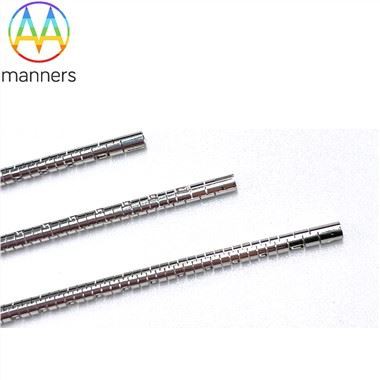

Efektyvus pjovimas priklauso nuo patentuotos aštrių{0}}danties geometrijos. Sudėtingiems dantų profiliams formuoti naudojami penkių-ašių lazeriniai pjaustytuvai arba itin-tikslūs šlifuokliai. Penkių-ašių lazerinis pjovimas siūlo bekontaktinį apdorojimą, minimalų karščio-veikiamų zonų skaičių ir sudėtingų 3D lenktų kontūrų galimybę, o tam reikalingas pažangus programavimas ir spindulio valdymo technologija. Dantų kampo, gylio ir tarpų dizainai yra apsaugoti įmonių patentais.

​

3. Skirtingų medžiagų sujungimas

Kadangi pjovimo galvutės (didelis kietumas) ir ašmenų velenai (didelis kietumas) dažnai gaminami iš skirtingų lydinių, suvirinimas lazeriu tampa vieninteliu veiksmingu sujungimo būdu. Jam reikalingas itin-didelis energijos tikslumas, kad būtų pasiektas gilus įsiskverbimo suvirinimas, kartu sumažinant šilumos-paveiktą zoną (HAZ) ir struktūrinę deformaciją, užtikrinant jungties stiprumą ir koncentriškumą. Tam reikia aukščiausios kokybės lazerinės įrangos ir profesionalių suvirinimo procesų inžinierių.

Paviršiaus apdorojimas ir valymas: galutiniai vartai į sterilumą ir saugumą

Po mechaninio apdorojimo peiliukai yra poliruojami elektrolitiniu būdu, kad būtų pašalintos mikro įdubos, sumažintas paviršiaus šiurkštumas ir suformuota vienoda pasyvi plėvelė, padidinanti atsparumą korozijai ir biologinį suderinamumą. Vėlesnis ultragarsinis valymas kruopščiai pašalina apdirbimo alyvos likučius ir kietąsias daleles. Nors atrodo pagalbinės, šios procedūros yra labai svarbios gaminio saugai ir patikimumui. Pagalbinę tiekimo grandinę sudaro specialūs elektrolitų tiekėjai, didelio-tikslios galios įrangos gamintojai ir gryno vandens valymo sistemų tiekėjai.

Paslėpti tiekimo grandinės čempionai

Be gerai žinomų -galutinių-prekių ženklų gamintojų, skutimosi peiliukų tiekimo grandinėje gyvena daugybė paslėptų čempionų: specialiųjų metalų gamintojų, itin-tikslių staklių gamintojų, lazerinės įrangos ir procesų paslaugų teikėjų bei profesionalių paviršiaus apdorojimo pardavėjų.

Kvalifikuotas peilių gamintojas turi integruoti ir giliai valdyti šią labai specializuotą tiekimo grandinę, sintezuodamas medžiagų mokslo, tikslaus apdirbimo, termodinamikos ir skysčių mechanikos žinias.

Ateityje, dėl didesnio pjovimo efektyvumo ir ilgesnio tarnavimo laiko poreikių, pažangių dengimo technologijų -, pvz., titano nitrido ir deimantų,-kaip anglies (DLC) dangų -, tiekėjai atsiras kaip nauji svarbūs pramonės grandinės mazgai. Galiausiai medžiagų mokslas ir specializuotas meistriškumas kartu sukuria nepakartojamą šio sudėtingo chirurginio instrumento konkurencingumą.
